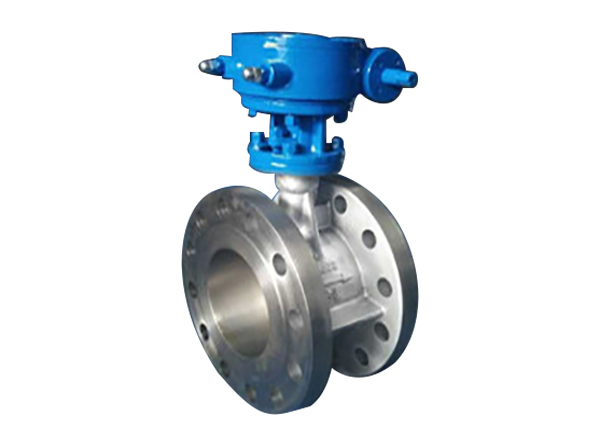

金属硬密封不锈钢蝶阀
不锈钢蝶阀接纳正料不锈钢材质加工生产，质量可靠＝哟吕峡突ё裳晒，我们竭诚为你提供优异的产品，实惠的价钱。产品分对夹式和法兰式，操作方法有手动，蜗轮动，电动等多种操作方法。
产品详情
适用规模
金属硬密封不锈钢蝶阀作为一种用来实现管路系统通断及流量控制的部件,已在石油、化工、冶金、水电等许多领域中获得极为普遍地应用。在已公知的蝶阀手艺中，其密封形式多接纳密封结构，密封质料为橡胶、聚四氟乙烯等。由于结构特征的限制，不顺应耐高温、高压及耐侵蚀、抗磨损等行业。
硬密封蝶阀特点
1、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温顺高温的情形下，均具有优良的密封性能，具有耐侵蚀,使用寿命长等特点。
2、金属硬密封不锈钢蝶阀接纳三偏心密封结构，阀座与蝶板险些无磨损，具有越观越紧的密封功效。
3、碟板密封面接纳堆焊钴基硬质合金，密封面耐磨损，使用寿命长．
4、本阀具有双向密封功效，装置时不受介质流向的限制，也不受空间位置的影响，可在任何偏向装置。
5、大规格蝶板接纳绗架结构，强度高，过流面积大，流阻小。
6、驱动装置可以多工位（旋转90°或180°）装置，便于用户使用。
主要手艺参数
公称通经DN（mm) | 50～2000 | |||
公称药理PN（Mpa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封试验(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 |
强度试验(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 |
适用温度 | 碳钢：-29℃～425℃ 不锈钢：-40℃～650℃ | |||
适用介质 | 水、空气、自然气、油品及弱侵蚀性流体 | |||
走漏率 | 切合GB/T13927-92标准 | |||
驱动方法 | 蜗轮传动、电动、气动、液动 | |||
金属硬密封不锈钢蝶阀主要零部件质料
零件名称 | 质料 |
阀体 | WCB、合金钢、不锈钢、QT450-10 |
蝶板 | WCB、合金钢、不锈钢、QT450-10 |
阀轴 | 2Cr13不锈钢、合金钢 |
密封圈 | 不锈钢圈 |
填料 | 柔性石墨 |
硬密封蝶阀接纳标准
制造标准 | JB/T 8527-97 |
法兰标准 | GB9113-2000 |
结构长度标准 | GB12221-89 |
磨练标准 | GB/T 13927-92 |
金属硬密封不锈钢蝶阀主要形状毗连尺寸
公称通经(DN) | 主要尺寸 | 法兰尺寸和螺栓规格 | ||||||||||
1.0MPa | 1.6MPa | 2.5MPa | ||||||||||
L | H1 | H | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | |
50 | 108 | 350 | 112 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 370 | 115 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
80 | 114 | 380 | 120 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
100 | 127 | 420 | 138 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
125 | 140 | 460 | 164 | 250 | 210 | 8-18 | 250 | 210 | 8-22 | 270 | 220 | 8-26 |
150 | 140 | 555 | 175 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
200 | 152 | 760 | 200 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
250 | 165 | 830 | 243 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
300 | 178 | 895 | 250 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
350 | 190 | 950 | 280 | 505 | 460 | 16-22 | 520 | 470 | 16-26 | 555 | 490 | 16-33 |
400 | 216 | 1190 | 305 | 565 | 515 | 16-26 | 580 | 525 | 16-30 | 620 | 550 | 16-36 |
450 | 222 | 1255 | 350 | 615 | 565 | 20-26 | 640 | 585 | 20-30 | 670 | 600 | 20-36 |
500 | 229 | 1305 | 380 | 670 | 620 | 20-26 | 715 | 650 | 20-33 | 730 | 660 | 20-36 |
600 | 267 | 1340 | 445 | 780 | 725 | 20-30 | 840 | 770 | 20-36 | 845 | 770 | 20-39 |
700 | 292 | 1520 | 480 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
800 | 318 | 1710 | 530 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
900 | 330 | 1810 | 580 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
1000 | 410 | 1960 | 650 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
1200 | 470 | 2250 | 760 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
1400 | 530 | 2435 | 850 | 1675 | 1590 | 36-42 | 1685 | 1590 | 36-48 | 1755 | 1640 | 36-62 |
1600 | 600 | 2780 | 1030 | 1915 | 1820 | 40-48 | 1930 | 1820 | 40-56 | 1975 | 1860 | 40-62 |
1800 | 670 | 3020 | 1230 | 2115 | 2020 | 44-48 | 2130 | 2020 | 44-56 | 2195 | 2070 | 44-70 |
2000 | 760 | 3270 | 1350 | 2325 | 2230 | 48-48 | 2345 | 2230 | 48-62 | 2425 | 2300 | 48-70 |
