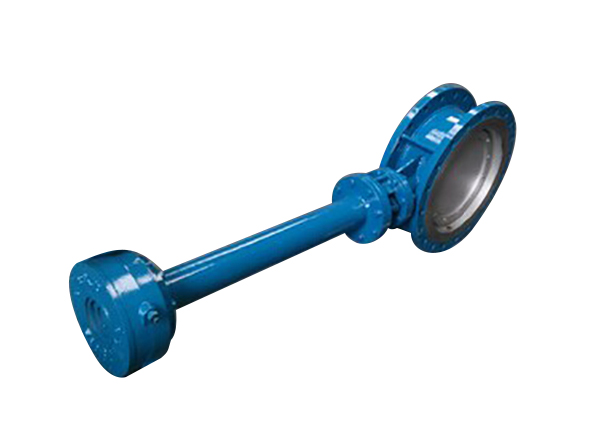

加长杆硬密封蝶阀

加长杆硬密封蝶阀D343H蝶阀为偏心金属密封结构,密封形式为金属对金属密封,可替换金属密封圈对金属密封,不锈钢板与石墨复合板密封圈对金属密封。硬密封蝶阀的驱动形式除了电动之外尚有：手动,蜗轮杆传动,气动等。D343H蝶阀的蝶板装置于管道的直径偏向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°~90°之间，旋转到90°时，阀门则牌全开状态。

产品详情

加长杆硬密封蝶阀特点

1、开启力矩小，无邪利便，省力节能；

2、三维偏心结构，使蝶板越关越紧，其密封性能可靠，抵达无走漏；

3、D343H蜗轮法兰多条理硬密封蝶阀损、使用寿命长等。

加长杆硬密封蝶阀标准

设计规范	GB/T 12238
结构长度	GB/T 12221
法兰毗连	GB/T 9113
试验与磨练	GB/T 13927
产品标识	GB/T 12220

加长杆硬密封蝶阀性能

公称通径	DN（mm）	50～300
公称压力	PN（MPa）	1.0	1.6	2.5
试验压力	强度试验	1.5	2.4	3.75
	密封试验	1.1	1.76	2.75
	气密封试验	0.6	0.6	0.6
适用介质	水、蒸汽、油品、酸类侵蚀性及粉尘颗粒物等；
适用温度	-40℃～600℃
驱动形式	手柄、涡轮、电动、气动、液动

加长杆硬密封蝶阀主要零部件质料

零件名称	质料
阀体	WCB、合金钢、不锈钢、QT450-10
蝶板	WCB、合金钢、不锈钢、QT450-10
阀轴	2Cr13不锈钢、合金钢
密封圈	不锈钢圈
填料	柔性石墨
