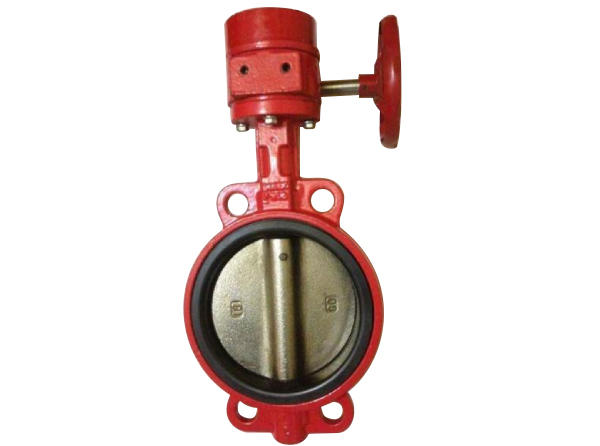

涡轮蝶阀-涡轮沟槽信号蝶阀

涡轮蝶阀-涡轮沟槽信号蝶阀适用于石油、化工、食物、医药、造纸、水电、船舶、给排水、冶炼、能源等系统管路上 ?稍诙嘀智质葱浴⒎乔质葱缘钠濉⒁禾濉肓魈逡约肮烫宸勰┕芟吆腿萜魃献魑骼砗徒谠甲氨甘褂 。特殊普遍适用于高层修建消防系统及其它需要显示阀门开关状态的管线系统上 。我公司生产的消防信号蝶阀驱动方法可选用手动、蜗轮、气动、电动 ,毗连方法可选用法兰 ,结构形式可选用中线式 ,密封结构可选用软密封、硬密封 ,压力规模PN0.1-10Mpa ,公称通径为DN15~DN1200mm ,材质可选用铸铁、铸钢、不锈钢 。由于阀门的使用规模很是的普遍 ,统一种阀门在差别的场合与工况有差别的搭配.

产品详情

涡轮蝶阀-涡轮沟槽信号蝶阀特点:

信号蝶阀具有结构简朴 ,密封可靠 ,开启轻盈、寿命长、维护利便等优点 。故被普遍地应用于给排水、修建消防等系统种种管道上 ,尤其在消防管路中 。本信号阀可明确无误的显示出阀门开关状态 ,具有直观、清晰、可靠的反应出消防系统中的事情状态 ,以是普遍、大宗的适用于消防系统中 。


涡轮蝶阀-涡轮沟槽信号蝶阀事情原理

1、信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量 。

2、旋转蜗轮蜗杆传动装置手轮 ,使蝶板抵达启闭及调理流量的目的 ,手轮顺时针偏向旋转为阀门关闭 。

3、蜗轮蜗杆传动装置箱体内设置微动开关有两种形式:

a、在传动装置箱体内设有开向、关向两个微动开关 ,划分在阀门全开和关闭时行动 ,接通控制室“阀开”“阀关”指示灯源 ,使之准确显示阀门开关状态 。

b、在传动装置箱体内设关向微动开关(蝶板全关位置为0°) ,当蝶板由0°~40°位置时微动开关支作 ,输出阀门关闭信号 ,40°~90°位置时另一对常闭可输出阀门翻开信号 ?傻鹘庋勾ノ⒍氐耐孤 ,显示蝶板所处的差别位置 。


涡轮蝶阀-涡轮沟槽信号蝶阀主要手艺参数:

公称通经

公称压力

事情温度

密封试验

强度试验

适用介质

DN50~400mm

1.0/1.6/2.5MPa

-10℃~-80℃

1.1倍公称压力

1.5倍公称压力

水、油、气


涡轮蝶阀-涡轮沟槽信号蝶阀主要零件质料:

序号

零件名称

材质

序号

零件名称

材质

1

阀体

球铁、铸钢

7

密封圈

NBR 。EPDM

2

阀轴

SUS410/SUS316

8

圆垫片

SUS316/黄铜

3

蝶板

球铁喷塑、不锈钢

9

对开环

SUS316/黄铜

4

阀座

EPDM ,PTEE

10

挡圈

弹簧钢

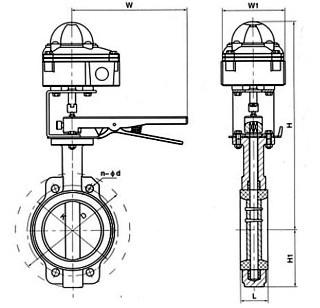

涡轮蝶阀-涡轮沟槽信号蝶阀结构图

涡轮蝶阀-涡轮沟槽信号蝶阀

涡轮蝶阀-涡轮沟槽信号蝶阀主要形状毗连尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

H

268

287

309

342

376

410

495

565

849

985

1109

H1

70

76

86

104

118

132

167

198

239

267

309

L1

43

46

46

52

56

56

60

68

68

78

102

L2

32

47

65

91

112

146

194

242

292

325

380

L3

245

245

245

245

245

245

400

400

400

400

431

Ф1

152

152

152

152

152

152

300

300

305

305

290

涡轮蝶阀-涡轮沟槽信号蝶阀使用注重事项

1、本蝶阀可以装置在空间恣意位置管路上 。

2、蝶阀的装置位置应包管使用、维修和替换的利便 。

3、本蝶阀装置时可以不思量管路介质流动的偏向 ,即允许双向流动 。

4、蝶阀装置前应存放在室内干燥处 ,阀板微开4°~5° 。

5、蝶阀装置前应举行以下事情:

a、仔细核对使用情形是否与本蝶阀性能规范相切合 。

b、清洁内腔和密封面 ,不允许有污物附着 ,未清洁前勿启闭蝶板 。

c、检查传动装置是否与蝶阀上法兰毗连可靠 。

6、蝶阀在管路夹紧时 ,注重毗连力是否匀称可靠 。

7、蝶阀装置后 ,举行管路强度试压时 ,阀板必需处于开启位置 。

8、蝶阀装置后 ,应按期检查 ,其检查的主要项目如下:

a、蝶阀阀座及O型密封圈是否损伤 。

b、阀板密封面的密封性能 。

c、蝶阀磨练装配后 ,启闭旋转时不得有卡阻征象 。

d、蝶阀磨练装配后 ,应按要求举行密封性能试验 。

f、每次磨练后 ,应将情形详细纪录以备覆按 。
