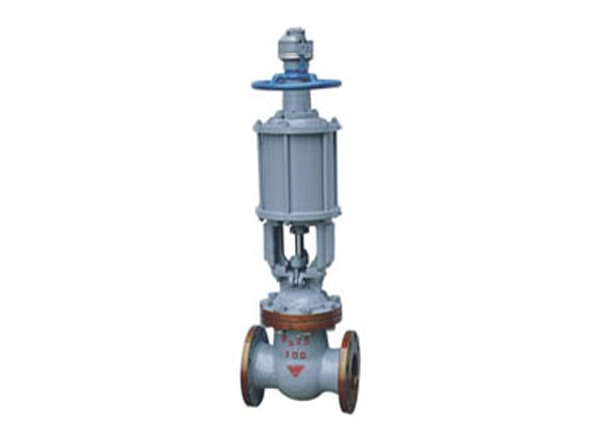

气动闸阀
气动闸阀性能可靠、操作切换和维修利便，已被石油、化工、海运等部分普遍用于对种种介质控制 。
气动闸阀产品特点：
1、气动闸阀配有气动执行机构和手念头构 ；
2、闸阀执行器接纳双层气缸结构，它与单气缸式气动闸阀相比，提升力增大了一倍；
3、解决了单气缸式气动闸阀的某些阀板在阀体内楔死而打不开的弊 ；
4、具备缓冲机构，能有Xiao地减轻关闭阀门时由于活塞下行攻击而造成的阀板密封面和阀体密封面的磨损，同时也能阻止闸板卡死的征象 。
产品详情
性能参数
| 适用介质 | 适用温度（℃） | 质料 | ||||
| 阀体、阀盖 | 阀座、闸板及密封圈 | 阀杆 | 填料 | 气缸 | ||
| 水、蒸汽、油品等 | ≤350 | 碳素钢 | 堆焊铁基合金 | 铬不锈钢 | 柔性石墨 | 无缝钢管 |
气动闸阀 1.6MPa 主要毗连尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |
气动闸阀 2.5MPa 主要毗连尺寸
| 尺寸 | DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
| L | mm | 130 | 150 | 160 | 180 | 200 | 250 | 265 | 280 | 300 | 325 | 350 | 400 | 450 | 500 | 550 | 600 | 650 | 700 | 800 |
| H | mm | 175 | 180 | 210 | 210 | 350 | 358 | 373 | 435 | 500 | 614 | 674 | 818 | 1225 | 1415 | 1630 | 1780 | 2050 | 2181 | 2599 |
| W | mm | 180 | 180 | 200 | 200 | 200 | 240 | 240 | 280 | 320 | 360 | 360 | 400 | 450 | 500 | 500 | 600 | 720 | 720 | 720 |

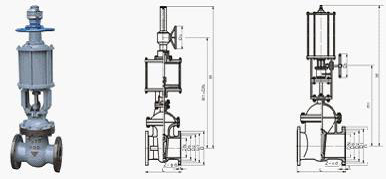

气动闸阀结构图片
